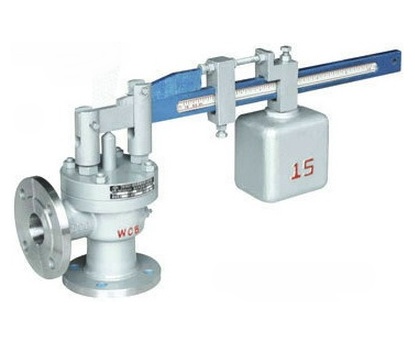

GA41H型單杠桿安全閥
  • GA41H型單杠桿安全閥

工奧閥門生產的GA41H、A51H型單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上,防止壓力超過允許最高值。

詳細介紹

一、GA41H型單杠桿安全閥產品概述

        GA41H、A51H型單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上,防止壓力超過允許最高值。介質可為蒸汽、空氣。

二、GA41H型單杠桿安全閥主要零部件材料表

序號

零件名稱

材料

1

閥體

WCB

2

閥座

2Cr13

3

調節圈

2Cr13

4

閥瓣

2Cr13

5

導向套

2Cr13

6

閥蓋

ZG230-450

7

杠桿

碳鋼

8

重錘

鑄鐵

9

法蘭

35/35CrMoA

10

密封面材料

堆焊D507

三、GA41H型單杠桿安全閥主要外形連接尺寸表

公稱壓力

公稱通徑

尺寸

do

L

L1

D

K

g1

f

b

z-ød

DN'

D1

K1

g2

b1

f'

z-ød1

1.6

Mpa

25

20

100

85

115

85

65

2

16

4-14

25

115

85

65

16

2

4-14

32

25

115

100

140

100

78

2

18

4-18

32

140

100

78

18

2

4-18

40

32

120

110

150

110

85

3

18

4-18

40

150

110

85

18

3

4-18

50

40

135

120

165

125

100

3

20

4-18

50

165

125

100

20

3

4-18

80

65

160

135

200

160

135

3

20

8-18

80

200

160

135

20

3

8-18

100

80

170

160

220

180

155

3

22

8-18

100

220

180

155

22

3

8-18

150

125

205

195

285

240

210

3

24

8-23

150

285

240

210

24

3

8-23

200

150

240

230

340

295

265

3

26

12-23

200

340

295

265

26

3

12-23

注:PN2.5、PN4.0MPa尺寸參照A41H-25/40C型尺寸表。

四、GA41H型單杠桿安全閥主要結構圖
