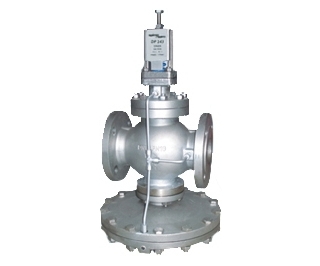

DP143導閥型隔膜式蒸汽減壓閥
  • DP143導閥型隔膜式蒸汽減壓閥

本公司開發生產的斯派莎克式DP143導閥型隔膜式蒸汽減壓閥為鑄鋼材質閥體,主閥閥芯,隔膜,導閥,內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。

詳細介紹

一、DP143導閥型隔膜式蒸汽減壓閥產品概述

         本公司開發生產的斯派莎克式DP143導閥型隔膜式蒸汽減壓閥為鑄鋼材質閥體,主閥閥芯,隔膜,導閥,內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。

         DP143G為軟閥座型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣)。DP143H為用于高溫的型號。

        本產品常用規格有DN15∽80,PN1.6/2.5MPa,使用工作溫度DP143≤300℃,DP143G≤120℃,DP143H≤350℃壓力調節范圍(錐形彈簧)0.02∽1.7MPa。

二、DP143導閥型隔膜式蒸汽減壓閥主要性能指標表

區域:示意該產品禁用。區域:主閥膜片材質強度決定了該產品禁用。

A-D-E:螺紋或法蘭連接EN 1092 PN40,ANSI 300LB。

A-B-C:法蘭連接ANSI 150LB。

注意:該系列產品的調節彈簧有兩種顏色:紅色和灰色,對應的調節壓力范圍是:

        紅色:0.2-1.7bar g?;疑?6.0-24.0bar g。

三、DP143導閥型隔膜式蒸汽減壓閥主要技術參數表

公稱壓力

PN40

PMA最高允許壓力

A-B-C     17.2bar g @ 40℃

A-D-E    26bar g

TMA最高允許溫度

300℃@ 26bar g

TMI最低允許溫度

0℃

PMO最大工作壓力

A-D-E      26bar g

A-B-C      14bar g

TMO最大工作溫度

300℃@ 26bar g

TMIO最低工作溫度

0℃

出口壓力范圍

0.2-1.7bar g

16.0-24.0bar g

ΔPMX 最高允許壓差

A-D-E      26bar g

A-B-C      14bar g

最高冷態測試壓力

60bar g

四、DP143導閥型隔膜式蒸汽減壓閥主要零部件材料表

零件名稱

零件材料

閥體閥蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

膜片

316

調節彈簧

60Si2Mn

主閥彈簧

50CrVA

五、DP143導閥型隔膜式蒸汽減壓閥主要流量系數表(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186

Cv(UK)=Kv × 0.963   Cv(US)=Kv × 1.156

六、DP143導閥型隔膜式蒸汽減壓閥主要連接尺寸表

DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500

七、DP143導閥型隔膜式蒸汽減壓閥主要結構圖
