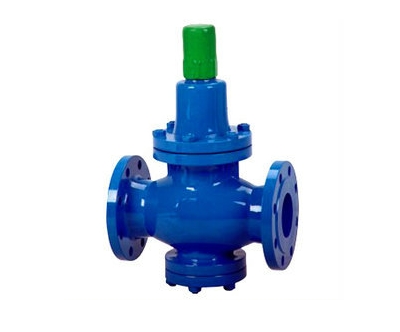

Y42X彈簧活塞式減壓閥
  • Y42X彈簧活塞式減壓閥

Y42X型直接作用彈簧活塞式減壓閥主要通過自動調節閥瓣開度,實現對管道介質減壓穩壓的作用,保護閥后設備的正常運行。

詳細介紹

一、Y42X彈簧活塞式減壓閥 產品概述

        Y42X直接作用彈簧活塞式減壓閥主要適用于工作溫度0-100℃的水、空氣、油品和非腐蝕液體管路上。本減壓閥通過自動調節閥瓣開度,實現對管道介質減壓穩壓的作用,保護閥后設備的正常運行。

二、Y42X彈簧活塞式減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)

1.0

1.6

2.5

殼體試驗壓力(Mpa)*

1.5

2.4

3.75

密封試驗壓力(Mpa)

1.0

1.6

2.5

最高進口壓力(Mpa)

1.0

1.6

2.5

出口壓力范圍(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

壓力特性偏差(Mpa)△P2P

GB12245-2005

流量特性偏差(Mpa)P2G

GB12245-2005

滲漏量

0

工作溫度

0℃-80℃

三、Y42X彈簧活塞式減壓閥 主要零部件材料表

零件名稱

零件材料

閥體 閥蓋 底蓋

WCB/304

閥座

2Cr13/304

閥瓣

2Cr13/304

閥桿

2Cr13/304

缸套

2Cr13/25(鍍硬鉻)

活塞

2Cr13/304

O型圈

丁腈橡膠/聚四氟乙烯

密封圈

丁腈橡膠/聚四氟乙烯

膜片

夾織物丁腈橡膠

調節彈簧

60Si2Mn

四、Y42X彈簧活塞式減壓閥 主要流量系數表(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

2

3.5

4

4.5

14

14.5

15

60

64

120

140

230

350

520

690

950

1400

五、Y42X彈簧活塞式減壓閥 主要外形尺寸表(單位:mm )                                                        (PN1.0-2.5M)

公稱通徑

DN

外 形 尺 寸

L

H2

H1

15

160

225

90

20

160

265

98

25

180

265

110

32

200

265

110

40

220

320

125

50

250

320

125

65

260

325

130

80

310

385

160

100

350

385

170

125

400

430

200

150

450

430

210

200

500

560

240

250

600

690

290

300

800

800

335

350

850

880

375

400

900

980

405

450

900

1100

455

500

950

1130

465

六、Y42X彈簧活塞式減壓閥 主要結構圖



客戶訂貨須知

         客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
