工奧閥門科技有限公司

產品中心

當前位置: 首頁 > 產品中心 > 調節閥

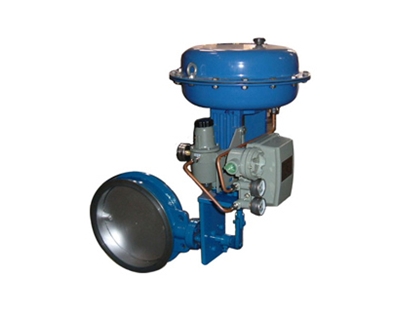

ZMAW氣動薄膜調節蝶閥
  • ZMAW氣動薄膜調節蝶閥

ZMAW氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點,特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。

詳細介紹

一、ZMAW氣動薄膜調節蝶閥產品概述

        ZMAW氣動薄膜調節蝶閥是一種旋轉型調節閥、具有體積小、重量輕、額定流量系數大等優點,特別適合于大口徑、大流量、濃濁漿液或鍋爐窯煙道氣控制。

        該閥有標準型、高溫型及密封型三種。產品公稱壓力等級有0.1、0.25、0.6、1.0、1.6、2.5MPa口徑由50mm至1000mm,泄漏量等級有Ⅱ級和Ⅵ級,流量特性為近似等百分比。

        氣動切換成手動時,使用側裝手輪機構方法:拔出定位銷,向上扳動手柄、蝸輪與蝸桿嚙合,壓入定位銷,旋轉手輪即可改變流通截面。手動切換成氣動時,由相扳動手柄即可。

二、ZMAW氣動薄膜調節蝶閥主要零部件材料

閥 體:HT200、ZG230—450、ZG1Cr18Ni9Ti

閥 板:碳鋼、1Cr18Ni9Ti

長 軸:1Cr18Ni9Ti

閥 座:碳鋼、不銹鋼內襯合成橡膠或增強聚四氟乙烯

內軸承:青銅、不銹鋼堆焊司鈦合金

填 料:聚四氟乙烯、柔性石墨

閥 蓋:碳鋼

三、ZMAW氣動薄膜調節蝶閥主要技術參數

公稱通徑mm

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

額定流量系數Kv

85

220

340

530

770

1360

2130

3060

4160

5450

6900

8500

12200

16600

21700

27540

34000

公稱壓力MPa

0.6

額定轉角

70°

信號壓力KPa

20~100

流量特性

近似等百分比

介質溫度 ℃

-20~200(常溫) ;-40~450(中溫) ;-40~600(高溫)

接管法蘭

按JB78-59對夾式法蘭連接

信號連接螺孔

M16×1.5

配用執行機構

薄膜式

ZMA-2

ZMA-3

ZMA-4

ZMA-5



活塞式



ZSC-45

閥體材質

ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti

可配附件

手輪、定位器、空氣過濾減壓器等。

客戶訂貨須知

         客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。

         尊敬的客戶:歡迎您訪問工奧公司的網站,首先感謝您對工奧閥門公司的關注,如果您對我們的產品、服務有任何建議或者疑問的話,請聯系我們! 我公司網址是:http://www.cngav2.com 我們一定會為您提供優質的服務。 咨詢電話:0577-57781012 ;手機13868629136。
