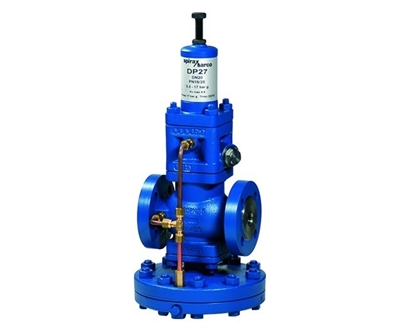

DP27導閥型隔膜式蒸汽減壓閥
  • DP27導閥型隔膜式蒸汽減壓閥

本公司開發生產的斯派莎克式DP27導閥型隔膜式蒸汽減壓閥為鑄鋼材質閥體,主閥閥芯,導閥閥芯閥座,內部彈簧及濾網等均勻不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。

詳細介紹

一、DP27導閥型隔膜式蒸汽減壓閥產品概述

        本公司開發生產的斯派莎克式DP27導閥型隔膜式蒸汽減壓閥為鑄鋼材質閥體,主閥閥芯,導閥閥芯閥座,內部彈簧及濾網等均勻不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10:1,控制準確。當壓力調節范圍超過10:1時,應采用兩個減壓閥串聯布置。

        DP27G為軟閥座型號,用于壓縮空氣系統,或其它工業氣體(不適用于氧氣)。DP27減壓閥可在用一主閥體上組合多個導閥,用于實現兩級壓力控制,溫度壓力控制,遠程調控等多種功能。

        本產品常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa。

二、DP27導閥型隔膜式蒸汽減壓閥主要 性能指標



灰色區域:示意該產品禁用。

A-D-E:螺紋或法蘭連接EN 1092 PN25,ANSI 300LB。

A-B-C:法蘭連接ANSI 150LB。

F-F-E:DP27G最高工作溫度120℃。

G-G:DP27E最高工作溫度是190@10barg。

注意:該系列產品的壓力調節范圍是0.2-1.7barg。

三、DP27導閥型隔膜式蒸汽減壓閥主要技術參數

公稱壓力

        PN25

PMA最高允許壓力

A-D-E     25bar g @ 120℃

A-B-C     17.2bar g @ 40℃

TMA最高允許溫度

        232℃@ 21bar g

TMI最低允許溫度

        -10℃

PMO最大工作壓力

DP27/ DP27G   17barg

DP27E      10barg

TMO最大工作溫度

DP27      232℃@ 21bar g

DP27E      190℃@ 10bar g

DP27G     120℃@ 25bar g

TMIO最低工作溫度

         0℃

出口壓力范圍

        0.2-1.7bar g

最高冷態測試壓力

        38bar g

四、DP27導閥型隔膜式蒸汽減壓閥主要零部件材料表

零件名稱

零件材料

閥體閥蓋

球墨鑄鐵/WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

膜片

316

調節彈簧

60Si2Mn

主閥彈簧

50CrVA

五、DP27導閥型隔膜式蒸汽減壓閥主要流量系數表(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186

Cv(UK)=Kv × 0.963   Cv(US)=Kv × 1.156

六、DP27導閥型隔膜式蒸汽減壓閥主要連接尺寸表

DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500

七、DP27導閥型隔膜式蒸汽減壓閥主要結構圖
