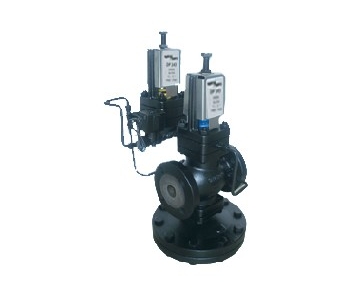

DPP17E雙導閥型隔膜式減壓閥
  • DPP17E雙導閥型隔膜式減壓閥

DPP17E雙導閥型隔膜式減壓閥是吸收和消化歐洲先進技術而研制開發成功的新型導閥型隔膜式高靈敏度減壓閥,在DP17導閥型隔膜式減壓閥的基礎上新增導閥、電磁閥等結構。

詳細介紹

一、DPP17E雙導閥型隔膜式減壓閥產品概述

         DPP17E雙導閥型隔膜式減壓閥是吸收和消化歐洲先進技術而研制開發成功的新型導閥型隔膜式高靈敏度減壓閥,在DP17導閥型隔膜式減壓閥的基礎上新增導閥、電磁閥等結構。附加安裝一個導閥,使得當需要時減壓閥把壓力降的更低。高壓力導閥裝在主閥體上,降低壓力導閥裝主閥一側。通過電磁閥在二者之間切換。DPP17EE又附加了一只電磁閥,使主閥能被遠程信號打開或關閉。常用規格有DN15∽150,PN1.6/2.5MPa,使用工作溫度≤190℃,壓力調節范圍0.02∽1.7MPa。

二、DPP17E雙導閥型隔膜式減壓閥主要技術參數

公稱壓力

        PN25



PMA最高允許壓力

        25bar g @ 120℃



TMA最高允許溫度

        232℃



TMI最低允許溫度

        -10℃



PMO最大工作壓力*

        10bar g



TMO最大工作溫度

        190℃







TMIO最低工作溫度

        0℃



出口壓力范圍

        0.2-1.7



最高冷態測試壓力

        38bar g



三、DPP17E雙導閥型隔膜式減壓閥主要零部件材料

零件名稱

        零件材料

閥體閥蓋

        WCB

閥座

        2Cr13

閥瓣

        2Cr13

閥桿

        2Cr13

膜片

        316

調節彈簧

        60Si2Mn

主閥彈簧

        50CrVA

四、DPP17E雙導閥型隔膜式減壓閥主要流量系數(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186

五、DPP17E雙導閥型隔膜式減壓閥主要外形尺寸及連接尺寸

DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500

六、DPP17E雙導閥型隔膜式減壓閥主要性能指標

區域:示意該產品禁用。區域:主閥膜片材質強度決定了該產品禁用。

注意:該系列產品的調節彈簧有兩種顏色:紅色和灰色,對應的調節壓力范圍是:

紅色:0.2-1.7bar g?;疑?6.0-24.0bar g。

七、DPP17E雙導閥型隔膜式減壓閥主要結構圖

客戶訂貨須知

         客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
