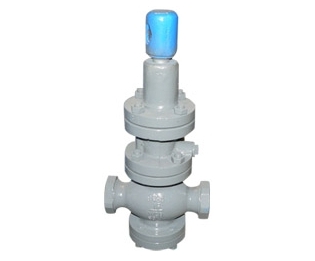

Y13H/Y內螺紋活塞式蒸汽減壓閥
  • Y13H/Y內螺紋活塞式蒸汽減壓閥

Y13H/Y屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。

詳細介紹

一、Y13H/Y內螺紋活塞式蒸汽減壓閥產品概述

        Y13H/Y屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

        本產品主要用于蒸汽管路,起減壓穩壓作用。

二、Y13H/Y內螺紋活塞式蒸汽減壓閥主要技術參數和性能指標

公稱壓力(MPa)

1.6

2.5

殼體試驗壓力(MPa)

2.4

3.75

密封試驗壓力(MPa)

1.6

2.5

最高進口壓力(MPa)

1.6

2.5

出口壓力范圍(MPa)

0.1-1.0

0.1-1.6

壓力特性偏差(MPa)△P2P

GB12246-1989

流量特性偏差(MPa)△P2G

GB12246-1989

最小壓差(MPa)

0.15

0.15

滲漏量

GB12245-1989

*:殼體試驗不包括膜片、閥蓋。

 三、Y13H/Y內螺紋活塞式蒸汽減壓閥主要零部件材料表

零件名稱

零件材料

閥體、閥蓋、底蓋

WCB

閥座、閥盤

2Cr13

缸套

2Cr13/25(鍍硬鉻)

活塞

2Cr13/銅合金

活塞環

合金鑄鐵

導閥座、導閥桿

2Cr13

膜片

1Cr18Ni9Ti

主閥彈簧

50CrVA

導閥主彈簧

50CrVA

調節彈簧

60Si2Mn

四、Y13H/Y內螺紋活塞式蒸汽減壓閥主要流量系數表(Cv)

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

五、Y13H/Y內螺紋活塞式蒸汽減壓閥主要外形連接尺寸表

公稱通徑

DN

G

L

H

H1

15

1/2"

140

295

90

20

3-4"

140

330

98

25

1"

160

330

110

32

1-1/4"

180

330

110

40

1-1/2"

200

345

125

50

2"

230

345

125

六、Y13H/Y內螺紋活塞式蒸汽減壓閥主要結構圖



客戶訂貨須知

        客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
