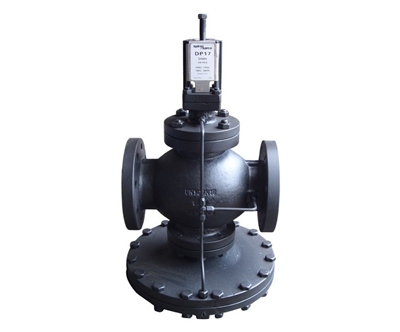

DP17斯派莎克蒸汽減壓閥
  • DP17斯派莎克蒸汽減壓閥

DP17斯派莎克蒸汽減壓閥是我公司參考國外先進產品而研發成功的新型先導式超大膜片減壓閥,該產品在普通減壓閥的基礎上做了很大的改進。

詳細介紹

一、DP17斯派莎克蒸汽減壓閥產品概述

        DP17斯派莎克蒸汽減壓閥是我公司參考國外先進產品而研發成功的新型先導式超大膜片減壓閥,該產品在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料,并大大加大了工作面積,因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片,來調節主閥的開度,確保下游壓力的穩定,本產品的另一突出特點為:同一個閥體上可安裝和互換多個導閥,在穩壓的同時,實現溫度控制、上游壓力的控制、遠程的開關控制等。

        本產品主要應用于蒸汽管路,適應流量大、進口壓力變化大的蒸汽管線領域。

二、DP17斯派莎克蒸汽減壓閥主要 性能指標



灰色區域:示意該產品禁用。

A-D-E:螺紋或法蘭連接EN 1092 PN25,ANSI 300LB。

A-B-C:法蘭連接ANSI 150LB。

F-F:DP17G最高工作溫度120℃。

注意:該系列產品的壓力調節范圍是0.2-1.7barg。

三、DP17斯派莎克蒸汽減壓閥主要技術參數表(在飽和蒸汽條件下)

公稱壓力

PN25

PMA最高允許壓力

25bar g @ 120℃

TMA最高允許溫度

232℃

TMI最低允許溫度

-10℃

PMO最大工作壓力*

17bar g

TMO最大工作溫度

DP17       232℃

DP17G      120℃

TMIO最低工作溫度

0℃

出口壓力范圍

0.2-1.7

最高冷態測試壓力

38bar g

四、DP17斯派莎克蒸汽減壓閥主要零部件材料表(用于氧氣介質時的材料)

零件名稱

零件材料

閥體閥蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

膜片

316

調節彈簧

60Si2Mn

主閥彈簧

50CrVA

五、DP17斯派莎克蒸汽減壓閥主要流量系數表(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186

六、DP17斯派莎克蒸汽減壓閥主要連接尺寸表

DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500

七、DP17斯派莎克蒸汽減壓閥主要結構圖
