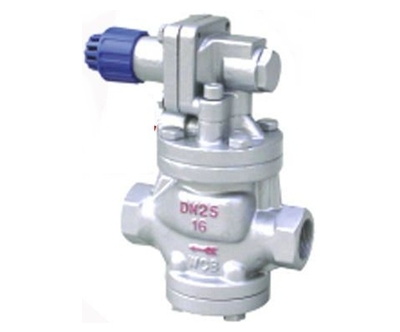

YG13H/Y內螺紋式高靈敏度蒸汽減壓閥
  • YG13H/Y內螺紋式高靈敏度蒸汽減壓閥

YG13H/Y內螺紋式高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

詳細介紹

一、YG13H/Y內螺紋式高靈敏度蒸汽減壓閥產品概述

        YG13H/Y內螺紋式高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。

        本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。

        1、提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。

        2、改善了流線分布,降低了噪聲。

        3、改進了密封面結構,延長了密封面壽命。

        本產品主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。

二、YG13H/Y內螺紋式高靈敏度蒸汽減壓閥主要技術參數和性能指標表

公稱壓力(Mpa)

1.0

1.6

殼體試驗壓力(Mpa)*

1.5

2.4

密封試驗壓力(Mpa)

1.0

1.6

最高進口壓力(Mpa)

1.0

1.6

出口壓力范圍(Mpa)

0.04-0.6

0.04-1.0

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小壓差(Mpa)

0.05

0.07

滲漏量

GB12245-1989



三、YG13H/Y內螺紋式高靈敏度蒸汽減壓閥主要零部件材料表

零件名稱

零件材料

閥體閥蓋底蓋

WCB

閥座閥瓣

2Cr13

缸套活塞

鋁鐵青銅

膜片

PH15-7Mo

活塞環

對位聚苯

導閥座導閥瓣

2Cr13

主閥彈簧

50CrVA

導調主彈簧

50CrVA

調節彈簧

60Si2Mn

四、YG13H/Y內螺紋式高靈敏度蒸汽減壓閥主要流量系數表(Cv)

DN

15

20

25

32

40

50

Cv

1

2.5

4

6.5

9

16

五、YG13H/Y內螺紋式高靈敏度蒸汽減壓閥主要連接尺寸表

公稱通徑

G

L

H

H1

15

1/2"

140

160

65

20

3-4"

140

160

65

25

1"

160

168

68

32

1-1/4"

180

185

75

40

1-1/2"

200

185

78

50

2"

230

193

88

六、YG13H/Y內螺紋式高靈敏度蒸汽減壓閥主要結構圖



客戶訂貨須知

        客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
