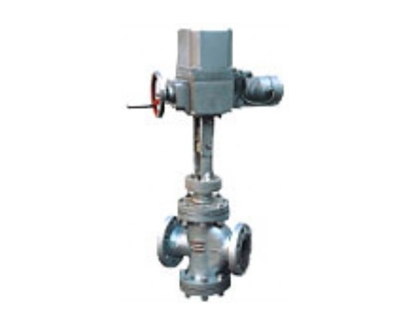

Y945H/Y型電動雙閥座蒸汽減壓閥
  • Y945H/Y型電動雙閥座蒸汽減壓閥

Y945H/Y型電動雙閥座蒸汽減壓閥 主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣,通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。

詳細介紹

一、Y945H/Y型電動雙閥座蒸汽減壓閥產品概述

         Y945H/Y型電動雙閥座蒸汽減壓閥 主要由閥體、閥座、閥瓣等零件組成,采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣,通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。該閥的減壓比用到0.6較為合適。該閥主要用于蒸汽管路,調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。

二、Y945H/Y型電動雙閥座蒸汽減壓閥主要技術參數和性能指標

公稱壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

殼體試驗壓力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

密封試驗壓力(Mpa)

1.76

2.75

4.4

7.04

11.0

17.6

最高進口壓力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口壓力范圍(Mpa)

最佳減壓比0.6

滲漏量

0.5%QMax

溫量-壓力等級

ANSI B16.34

三、Y945H/Y型電動雙閥座蒸汽減壓閥主要零部件材料

零件名稱

零件材料

閥體閥蓋底蓋

WCB

閥座

304

閥瓣

2Cr13

閥桿

2Cr13

墊片

柔性石墨/1Cr18Ni9

導向套

2Cr13

填料

柔性石墨

螺栓

35CrMoA

螺母

45

四、Y945H/Y型電動雙閥座蒸汽減壓閥主要流量系數(Cv)

DN

50

65

80

100

125

150

200

250

300

350

400

500

Cv

15

20

35

60

70

110

150

230

420

540

710

1020

五、Y945H/Y型電動雙閥座蒸汽減壓閥主要外形連接尺寸(PN1.6-4.0)單位:mm

公稱通徑DN

外形尺寸

L

L1

H

Hl

50

300

150

880

190

65

340

170

890

205

80

380

190

910

215

100

400

215

950

240

125

430

225

990

275

150

450

230

1090

320

200

500

260

1160

340

250

550

285

1230

370

300

750

395

1370

460

350

850

445

1450

530

400

950

550

1570

660

500

1130

680

1780

800

六、Y945H/Y型電動雙閥座蒸汽減壓閥主要外形連接尺寸(PN6.4-16.0)單位:mm

公稱通徑DN

外形尺寸

L

L1

H

Hl

50

300

150

880

200

65

340

170

890

215

80

380

190

910

225

100

400

215

950

250

125

430

225

990

285

150

450

230

1090

330

200

500

260

1160

355

250

550

285

1230

390

300

750

395

1370

480

350

850

445

1450

550

400

950

550

1570

700

500

1130

680

1780

820

七、Y945H/Y型電動雙閥座蒸汽減壓閥主要電動執行器選配及性能指標單位:mm

公稱通徑

50

65

80

100

125

150

200

250

300

350

400

500

配執行機構型號

ZKZ-310BC

ZKZ-410BC/ZKZ-510BC

ZKZ-510BC

ZKZ-610BC/ B+Z250/F1800

行程

25

30

50/30

50

60

100

推力(N)

4000

6400/1600

16000

2500

全行程時間(S)

20

32

37

62

輸入信號

4-20mA DC

供電電源

220V 50Hz



380V 50Hz

基本誤差(%)

≤±2.5

基本誤差(%)

≤±1.5

基本誤差(%)

≤3

八、Y945H/Y型電動雙閥座蒸汽減壓閥主要結構圖

客戶訂貨須知

        客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
