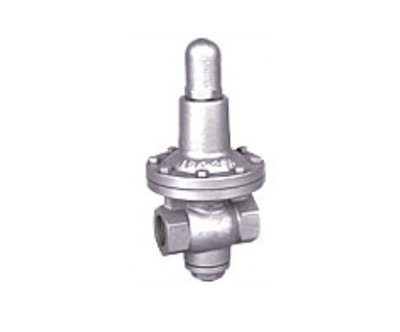

YT11H加大薄膜型高靈敏度減壓閥
  • YT11H加大薄膜型高靈敏度減壓閥

YT11H加大薄膜型高靈敏度減壓閥和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。

詳細介紹

一、YT11H加大薄膜型高靈敏度減壓閥產品概述

        YT11H加大薄膜型高靈敏度減壓閥是參考國外同類產品研制開發的,屬于直接作用式薄膜彈簧減壓閥,其突出特點是大大加大了膜片工作面積,因此,和同類減壓閥相比,膜片對下游壓力變化的傳感特別明顯,下游壓力的微小變化(例如0.01MPa)都將引起膜片和閥芯明顯的調節動作,從而大大提高了穩壓功能。該閥特別適用于進口壓力變化大,出口流量變化大,需要出口壓力較好穩定的管路。

二、YT11H加大薄膜型高靈敏度減壓閥主要技術參數

公稱壓力(Mpa)

1.6

殼體試驗壓力(Mpa)*

2.4

密封試驗壓力(Mpa)

1.6

最高進口壓力(Mpa)

1.6

出口壓力范圍(Mpa)

0.03-1.0

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

滲漏量

GB12245-1989

*:殼體試驗不包括膜片、閥蓋。

三、YT11H加大薄膜型高靈敏度減壓閥主要零部件材料

零件名稱

零件材料

閥體閥蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

膜片

1Cr18Ni9Ti

調節彈簧

60Si2Mn

四、YT11H加大薄膜型高靈敏度減壓閥主要流量系數(Cv)

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

1.2

2.2

4

7

12

19

五、YT11H加大薄膜型高靈敏度減壓閥主要外形連接尺寸

DN

G

L

H1

H

D

15(1/2")

Rc1/2"

95

55

170

100

20(3/4")

Rc3-4"

95

55

170

100

25(1")

Rc1"

100

60

190

120

32(1-1/4")

Rc1-1/4"

165

75

220

150

40(1-1/2")

Rc1-1/2"

190

90

250

180

50(2")

RG2"

200

110

300

220

六、YT11H加大薄膜型高靈敏度減壓閥主要結構圖

客戶訂貨須知

        客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
