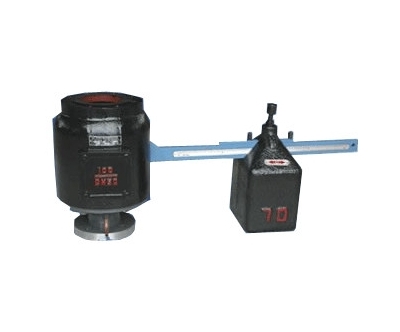

GA42H單杠桿安全閥
  • GA42H單杠桿安全閥

GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上,防止壓力超過允許最高值,介質可為蒸汽、空氣。

詳細介紹

一、GA42H單杠桿安全閥產品概述

        GA42H單杠桿安全閥適用于工作溫度≤450℃的電站鍋爐和壓力容器上,防止壓力超過允許最高值,介質可為蒸汽、空氣。

二、GA42H單杠桿安全閥主要零部件材料表

序號

零件名稱

材料

1

閥座

WCB

2

閥瓣

2Cr13

3

重錘

鑄鐵

4

閥體

碳鋼/鉻鉬鋼

5

閥桿

2Cr13

6

杠桿

碳鋼

7

導向套

不銹鋼

三、GA42H單杠桿安全閥主要外形尺寸表

公稱壓力

PN(Mpa)

公稱通徑

DN(mm)

尺寸

do-z

L

H

出口法蘭式

出口承插式

DN’

D2’

D1’

D’

n-M

d1

K2

K3

D3

1.6

50

40×1

840

412

125

175

200

235

8-M16

120

145

162

190

2.5

50

40×1

840

412

125

175

200

235

8-M16

120

145

162

190

4.0

50

40×1

840

412

125

175

200

235

8-M16

120

145

162

190

6.4

50

40×1

840

420

125

175

200

235

8-M16

120

145

162

190

10.0

50

40×1

840

420

125

175

200

235

8-M16

120

145

162

190

四、GA42H單杠桿安全閥主要結構圖

客戶訂貨須知

         GA42H雙杠桿安全閥主要安裝說明:

         1、各種單杠桿安全閥GA42H型都應垂直安裝。

         2、單杠桿安全閥GA42H型出口處應無阻力,避免產生受壓現象。

         3、單杠桿安全閥GA42H型在安裝前應專門測試,并檢查其官密封性。

         4、對使用中的單杠桿安全閥GA42H型應作定期檢查。
