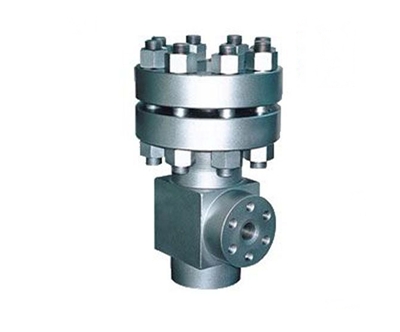

一、A42Y-1000全啟式超高壓安全閥產品概述
A42Y-1000全啟式超高壓安全閥適用于工作溫度≤200℃的水、非腐蝕性油品等介質的設備和管路上,作為超壓保護裝置。
二、A42Y-1000全啟式超高壓安全閥主要零部件材料
NO. |
零件名稱 |
A42Y-1000材料 |
1 |
閥體 |
鍛35 |
2 |
閥瓣 |
2Cr13 |
3 |
導向套 |
2Cr13 |
4 |
閥蓋 |
35 |
5 |
彈簧 |
50CrVA |
6 |
閥桿 |
2Cr13 |
7 |
調整螺桿 |
45 |
8 |
閥帽 |
ZG200-400 |
|
密封面材料 |
堆焊Co基硬質合金 |
三、A42Y-1000全啟式超高壓安全閥主要外形尺寸和連接尺寸
公稱通徑 |
尺寸 |
||||||||||
do |
D |
D1 |
M |
B |
Z-ød |
DN' |
M' |
L |
L1 |
H |
|
10 |
6 |
115 |
80 |
M42×2 |
32 |
4-18 |
15 |
M27×2 |
80 |
110 |
320 |
15 |
8 |
135 |
95 |
M48×2 |
36 |
4-22 |
20 |
M33×2 |
80 |
120 |
330 |
25 |
10 |
165 |
115 |
M64×3 |
40 |
6-26 |
32 |
M45×2 |
85 |
130 |
350 |
四、A42Y-1000全啟式超高壓安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
