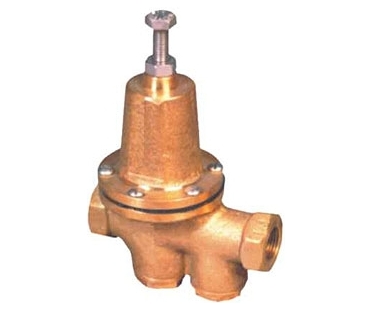

Y11X型(200P)直接作用薄膜式水用減壓閥
  • Y11X型(200P)直接作用薄膜式水用減壓閥

Y11X型(200P)減壓閥是直接作用薄膜式彈簧減壓閥。主要由閥座、閥瓣、膜片、調節彈簧等零件組成。通過調節調節螺栓調定彈簧壓力設定出口壓力,利用膜片傳感下游壓力變化,驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。

詳細介紹

一、Y11X(200P)直接作用薄膜式水用減壓閥產品概述

        Y11X型(200P)減壓閥是直接作用薄膜式彈簧減壓閥。主要由閥座、閥瓣、膜片、調節彈簧等零件組成。通過調節調節螺栓調定彈簧壓力設定出口壓力,利用膜片傳感下游壓力變化,驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。

        該閥是一種直接作用式可調減壓閥,采用隔膜型水力操作方式,可水平或垂直安裝于給水、消防系統或其他清水系統中。在一定的流量范圍內可控制該閥出口壓力為一相對固定值。該閥體內附有內置式濾網,可方便整體安裝作業,避免雜物堵塞。

        本產品調壓、穩壓動作平穩,適用于水、油及非腐蝕性液體介質的管路。

二、Y11X(200P)直接作用薄膜式水用減壓閥主要技術參數和性能指標

公稱壓力(Mpa)

1.0

1.6

殼體試驗壓力(Mpa)*

1.5

2.4

密封試驗壓力(Mpa)

1.0

1.6

最高進口壓力(Mpa)

1.0

1.6

出口壓力范圍(Mpa)

0.09-0.8

0.1-1.2

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

滲漏量

0

工作溫度

0℃-80℃

三、Y11X(200P)直接作用薄膜式水用減壓閥主要零部件材料表

零件名稱

零件材料

閥體閥蓋

銅合金

閥座

H62

閥瓣

H62

閥桿

H62

O型圈

丁腈橡膠

密封圈

丁腈橡膠

膜片

夾織物丁腈橡膠

調節彈簧

60Si2Mn

過濾器

不銹鋼

四、Y11X(200P)直接作用薄膜式水用減壓閥主要流量系數表(Cv)

DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

0.5

0.6

1.2

1.8

3.0

5.0

五、Y11X(200P)直接作用薄膜式水用減壓閥主要外形連接尺寸表

DN

G

L

H1

H

D

15(1/2")

G1/2"

112

40

150

75

20(3/4")

G3-4"

140

55

190

90

25(1")

G1"

140

55

195

90

32(1-1/4")

G1-1/4"

165

55

212

98

40(1-1/2")

G1-1/4"

190

55

215

98

50(2")

G2"

200

65

265

120

 六、Y11X(200P)直接作用薄膜式水用減壓閥主要結構圖

客戶訂貨須知

        客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
