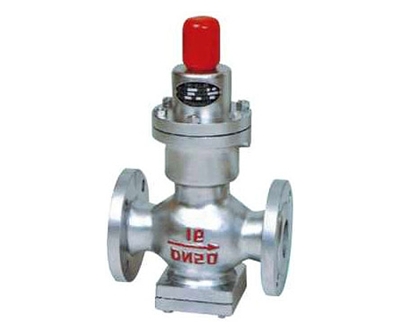

Y44H/Y型直接作用式波紋管減壓閥
  • Y44H/Y型直接作用式波紋管減壓閥

Y44H 波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,利用波紋管傳感閥門下游壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。

詳細介紹

一、Y44H/Y型直接作用式波紋管減壓閥產品概述

        Y44H 波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,利用波紋管傳感閥門下游壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。

        該閥閥前進口壓力P1應為1.0-0.1MPa,閥后出口壓力P2應為0.4-0.05MPa,閥前與閥后的壓力差不大于0.6MPa,也不應小于0.05MPa。

        本產品調壓、穩壓動作靈敏平衡,適用于溫度在200℃以下的蒸汽、氣體和無腐蝕性液體介質的管路上。

二、Y44H/Y型直接作用式波紋管減壓閥使用原理和結構說明

        1、閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱,波紋管和彈簧因受介質壓力的擠壓而壓縮,閥瓣隨著閥桿位移,閥瓣產生對閥體密封圈的關閉,將閥前介質截止,不作閥后介質壓力的補充。當閥后的介質壓力降低,波紋管因受調節彈簧的徑項力,使波紋管疊紋變形,閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。

        2、該閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成,體腔進口組裝有閥瓣、閥體密封圈和輔彈簧,輔彈簧是保持閥瓣和閥體密封圈自動的密封,出口體腔組裝彈性密封元件(波紋管)即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。

、Y44H/Y型直接作用式波紋管減壓閥主要技術參數和性能指標

公稱壓力(MPa)

0.6

1.0

1.6

殼體試驗壓力(MPa)

0.9

1.5

2.4

密封試驗壓力(MPa)

0.6

1.0

1.6

最高進口壓力(MPa)

0.6

1.0

1.6

出口壓力范圍(MPa)

0.05-0.4

0.1-0.8

0.1-1.0

壓力特性偏差(MPa)△P2P

GB12244-1989

流量特性偏差(MPa)△P2G

GB12244-1989

最小壓差(MPa)

0.1

0.15

0.15

滲漏量

GB12245-1989

四、Y44H/Y型直接作用式波紋管減壓閥主要零部件材料表

零件名稱

零件材料

閥體、閥蓋、底蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

波紋管

1Cr18Ni9Ti

波紋管上墊

2Cr13

波紋管下墊

2Cr13

導向座

2Cr13

主閥彈簧

50CrVA

調節彈簧

60Si2Mn

五、Y44H/Y型直接作用式波紋管減壓閥主要流量系數表(Cv)

DN

15

20

25

32

40

50

65

80

100

Cv

1

2.5

4

6.5

9

16

25

36

64

六、Y44H/Y型直接作用式波紋管減壓閥主要外形尺寸及連接尺寸(PN0.6-1.6MPa)

公稱通徑DN

外形尺寸

連接尺寸

L

H

H1

PN1.6MPa

PN1.6MPa

PN1.6MPa

0.6/1.0MPa

1.6MPa

D

K

n-Φ

d

C

D

K

n-Φ

d

C

D

K

n-Φ

d

C

15

140

140

290

90

80

55

4-12

40

12

95

65

4-14

45

12

95

65

4-14

45

14

20

140

140

295

98

90

65

4-12

50

12

105

75

4-14

55

14

105

75

4-14

55

14

25

160

160

295

110

100

75

4-12

60

14

115

85

4-14

65

14

115

85

4-14

65

14

32

1080

180

295

110

120

90

4-14

70

14

135

100

4-18

78

16

135

100

4-18

78

16

40

200

200

325

125

130

100

4-14

80

14

145

110

4-18

85

16

145

110

4-18

85

16

50

230

230

325

125

150

110

4-14

90

14

160

125

4-18

100

16

160

125

4-18

100

16

65

280

325

130

160

130

4-14

110

14

180

145

4-18

120

18

180

145

4-18

120

18

80

310

380

160

185

150

4-18

125

16

195

160

4-18

135

18

195

160

8-18

135

20

100

350

380

170

205

170

4-18

145

16

215

180

8-18

155

20

215

180

8-18

155

20

七、Y44H/Y型直接作用式波紋管減壓閥主要結構圖

客戶訂貨須知

        客戶在選購產品時請盡量告知:①產品型號與名稱;②公稱通徑DN(mm);③公稱壓力;④流量特性要求;⑤閥體材質及閥內件;⑥介質種類和溫度范圍;⑦閥前后壓力(壓差);⑧密封形式;⑨配套附件,以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜,您可以提供您的設計圖紙和相關參數,由我公司的技術工程師為您把關。
